一种波纹管涵伸缩装置

2019/3/17 13:17:25 次浏览 来源:http://www.gsgbwg.com   分类:波纹管技术

[导读] 在不均匀土压力荷载作用下,波纹管涵易产生不均匀沉降。地形地质变化较大的区域,涵洞即使在相同荷载作用下也会产生不均匀沉降。..

      这些年,高填方涵洞通道应用越来越多,高达30-50m,个别甚至达到80m。在不均匀土压力荷载作用下,波纹管涵易产生不均匀沉降。此外,对于地形地质变化较大的区域,涵洞即使在相同荷载作用下也会产生不均匀沉降。波纹板结构作为柔性结构,较小的差异沉降不易导致结构开裂,若差异沉降较大,波纹板可能纵向撕裂。

      未加装伸缩装置钢波纹管涵纵向撕裂,为了解决这上述技术问题,工程师提出一种伸缩装置,类似于钢筋混凝土涵洞结构、地下通道结构、隧道结构中的沉。

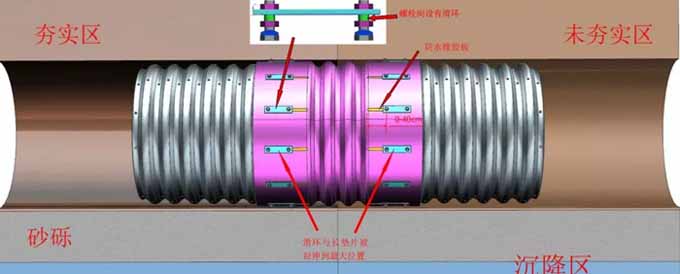

      加装伸缩装置的钢波纹管涵,当管涵地基在初期发生沉降时,螺栓会在外腹板的腰型孔内发生滑动,滑动量为单侧滑动 0~40cm;螺栓与腰型孔之间设有滑环,滑环的作用为防止拉力过大切断螺栓,起到保护螺栓的作用;外腹板内设有橡胶板,起到密封的作用,既能防止管涵内的液体流出,也能防止管涵外的土或沙进入管涵内。

      加装伸缩装置的钢波纹管涵变形,当地基发生较大沉降时,螺栓由初位置滑动到所能伸缩的最大位置,这时,外腹板的顶部波纹会向外拉伸,而底部的波纹会向内挤压,这样就保障了管涵在不变形的情况下,出现较大的弯曲度,弯曲度在 0-45 度范围内,以应对地基的大幅度沉降,而不使管涵螺栓孔撕裂,造成管涵大面积变形及断裂的病害。

涵洞洞身、洞身与端墙、翼墙、进出水口急流槽交接处可设置沉降缝,具体设置视结构物和地基的情况而定:

(1)洞身沉降缝

一般每隔 20——40m 设置 1 处,但无基础涵洞仅在洞身管节与出人口管节间设置,两端与附属工程连接处也各设置 1 处。

(2)其它沉降缝

凡地基土质发生变化、基础埋置深度不一、基础对地基的荷载发生较大变化处、基础填挖交界处、采用填石垫高基础交界处,均应设置伸缩装置。

(3)斜交涵洞

斜交涵洞洞口正做的,其伸缩装置应与涵洞中心线垂直;斜交涵洞洞口斜做的,伸缩装置与路基中心线平行;但拱涵与管涵的伸缩装置,一律与涵洞轴线垂直。
